Modélisation conceptuelle de données

Les principales caractéristiques du modèle conceptuel sont :

Une représentation graphique simple
Une puissance d'expression élevée pour un nombre de symboles raisonnables
Une lecture accessible à tous et donc un bon outil de dialogue entre les acteurs techniques et non techniques
Une formalisation peu ambiguë et donc un bon outil de spécification détaillée

E-A

La modélisation conceptuelle en bases de données relationnelle était à l'origine faite avec le formalisme E-A de la méthode MERISE.

Modèle E-A "gestion de projets"

UML

UML est un autre langage de modélisation, plus récent que E-A et couvrant un spectre plus large que les bases de données. En tant que standard de l'OMG et en tant que outil très utilisé pour la programmation orientée objet, il a supplanté la modélisation E-A.

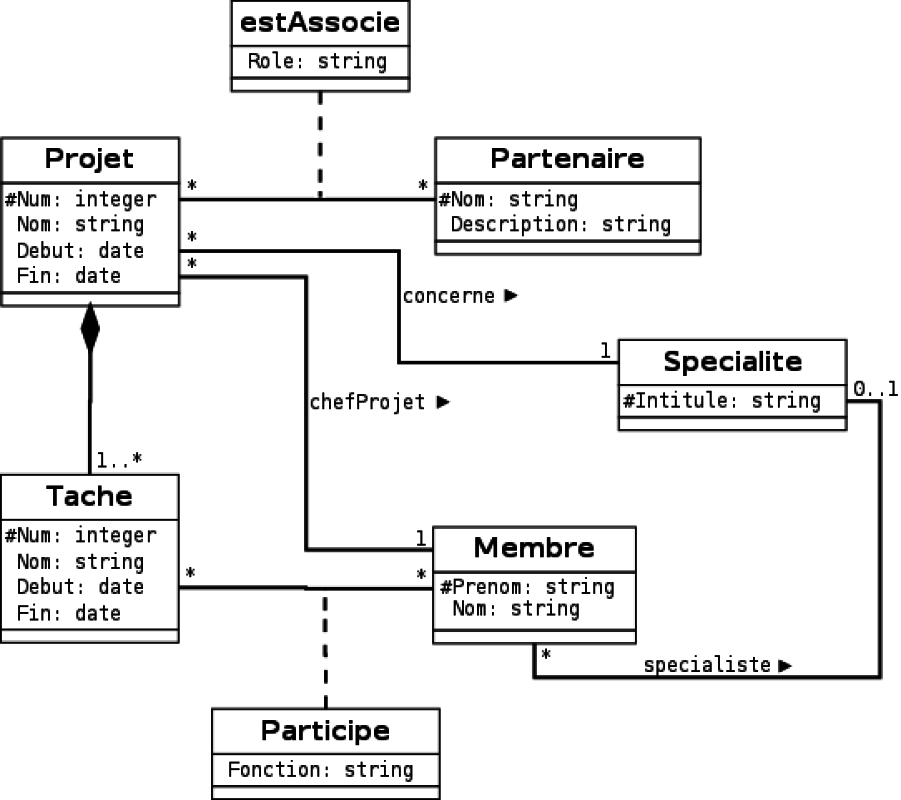

Modèle UML "gestion de projets"
